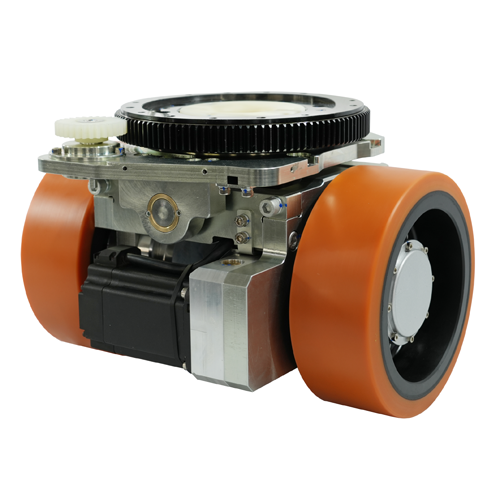

Hệ thống truyền động hiệu suất cao này có động cơ servo 3KW kép, cung cấp mô-men xoắn 1066nm để vận chuyển tải nặng ở 60.7 m/phút. Với hệ thống lái 180 °, bảo vệ IP54 và điều khiển an toàn nhiều lớp, đảm bảo hoạt động chính xác, ổn định trong môi trường công nghiệp khắc nghiệt đồng thời nâng cao hiệu quả và an toàn.
| Thông số hiệu suất chính | ||
| Mô hình | HW400-SM3000-48-62-DS | |
| Chỉ số hiệu suất | Thông số | |
| Động cơ du lịch | Loại động cơ | Động cơ servo Đồng Bộ nam châm vĩnh cửu |
| Công suất động cơ KW | 3KW (hai) | |
| Điện áp V | 48 | |
| Dòng điện định mức A | 72 | |
| Mô-men xoắn định mức nm | 9.55 | |
| Tốc độ định mức r/phút | 3000 | |
| Loại encorder | Incrmental encorder | |
| Hộp số | Loại giảm tốc | Giảm bánh răng thứ cấp |
| Tỷ lệ giảm | 60.7 | |
| Phanh | Mô-men xoắn phanh nm | 16.5 |
| Điện áp định mức | Dc24 | |
| Bánh xe | Vật liệu tyer | Polyurethane/cao su |
| Kích thước bánh xe | Φ400x15 | |
| Khác | Góc giới hạn lái | ± 180 ° |
| Tốc độ di chuyển m/phút | 0-34 | |
| Lực kéo định mức N | 9790 | |
| Tải trọng kg | 6000 | |
| Trọng lượng tịnh kg | 255 | |
| Công suất động cơ tùy chọn Được sử dụng cho robot di động (AGV), máy nâng Pallet, xe nâng Pallet, máy quét, xe tải làm việc trên không, v. v. | ||
1. Ổ đĩa mạnh mẽ, hiệu quả cao và ổn định
Được trang bị động cơ servo kép, mỗi động cơ có công suất định mức 3KW, tốc độ định mức 3000r/phút và Mô-men xoắn định mức 9,65n · m, mang lại sức mạnh mạnh mẽ. Với tỷ lệ tốc độ bánh lái 62, tốc độ tối đa 60.7 m/phút, mô-men xoắn đầu ra định mức 1066n · m và tải trọng tĩnh 7000kg, nó có thể hoạt động hiệu quả và ổn định cho cả vận chuyển tải nặng và Vận chuyển nhanh, nâng cao đáng kể hiệu quả hoạt động của xe công nghiệp.
2. Tay lái chính xác, vận động linh hoạt
Tỷ lệ tốc độ của bánh răng lớn với bánh răng nhỏ là 220/30, góc lái lớn hơn 180 ° và đường kính quay tối đa là 740mm. Kết hợp với bộ mã hóa tuyệt đối (Model ADX-c038l8-ma12/1284cp-p061), nó cho phép điều khiển lái chính xác. Cho dù đó là lái linh hoạt trong một không gian hẹp hoặc lái xe chính xác dọc theo một con đường phức tạp, nó có thể xử lý các nhiệm vụ một cách dễ dàng, cải thiện hiệu quả tính linh hoạt và chính xác khi vận hành.
3. Nhiều biện pháp bảo vệ, an toàn và độ tin cậy
Mức độ bảo vệ động cơ đạt IP54, cung cấp khả năng chống bụi và chống văng tuyệt vời, phù hợp với môi trường công nghiệp phức tạp như điều kiện bụi và ẩm ướt. Với điện áp phanh 24V và mô-men xoắn phanh 16.5n · m, nó cũng được trang bị giới hạn điện 110 độ mỗi bên, giới hạn cơ học 120 độ mỗi bên, và ba công tắc phát hiện thường đóng PNP. Những thiết bị này bảo vệ toàn diện hoạt động an toàn của thiết bị, giảm nguy cơ hỏng hóc và kéo dài tuổi thọ.
Liên hệ với chúng tôi để biết giải pháp hệ thống truyền động cho AGV của bạn.
Điện thoại:
E-mail:
Địa chỉ:
No. 17, Jingwu Road, Pingdu Economic Development Zone, Qingdao, Shandong 266700, China.
