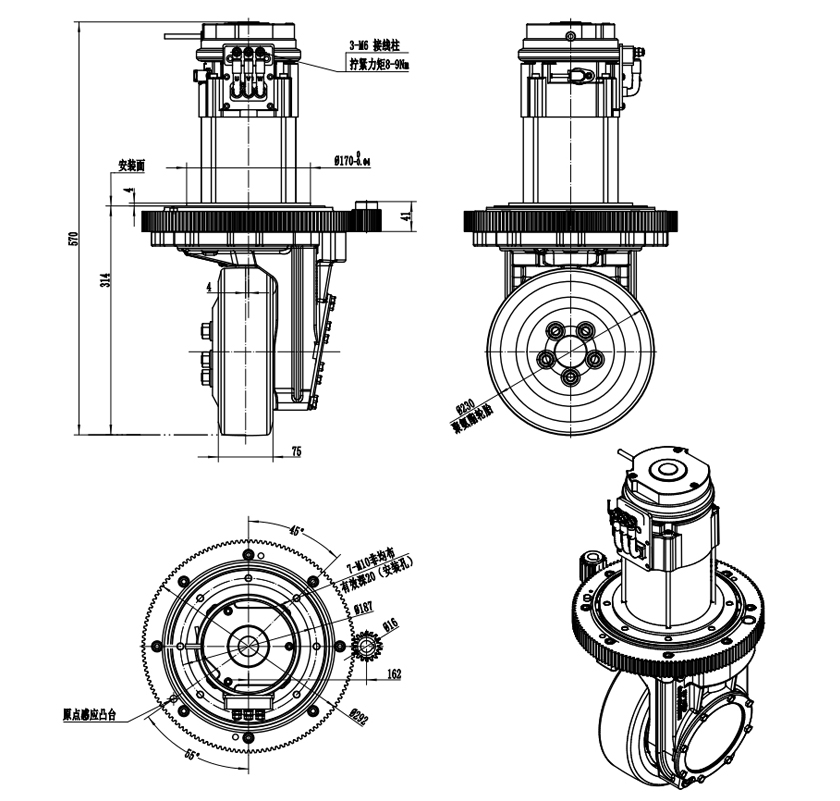

Bánh dẫn động động cơ xoay chiều hl230

Thông số kỹ thuật của bánh lái động cơ xoay chiều hl230

Các tính năng chính

1. Chi tiết động cơ & bánh răng

   Động cơ cảm ứng xoay chiều với công suất 1.6 kW hoặc 2.2 kW cho hai biến thể mô hình (HL230-AC1600-24-22B và HL230-AC2200-24-22B).

   Động cơ định mức tốc độ khoảng 2 560 vòng/phút (cho 1.6 kW) hoặc 3 352 vòng/phút (cho 2.2 KW) tương ứng.

   Giảm bánh răng (bánh răng phụ)-Tỷ lệ mặc định là 22.07:1, với tỷ lệ tùy chọn là 14.5:1, 16.7:1, 22.07:1 và 27.31:1.

2. Bánh xe & lốp xe

   Kích thước bánh xe: φ230 × 75mm, với chất liệu lốp: Polyurethane/cao su.

   Được thiết kế cho cấu hình ổ đĩa dọc (loại “bánh xe dẫn động dọc”) Mặc dù tên ở đây cho thấy Bánh Xe Dẫn động động cơ AC.

3. Hiệu suất/năng lực

   Tốc độ di chuyển: 0-100 m/PHÚT.

   Lực kéo định mức: ~ 1 000 N (Model 1.6 kW) hoặc ~ 1 080 N (Model 2.2 KW)

   Lực kéo tối đa: lên tới ~ 2,500 N (1.6 kW) hoặc ~ 2,700 N (2.2 KW)

   Khả năng chịu tải: 1,200 kg (mỗi chiếc) cho cả hai mẫu.

4. Phanh & điện

   Mô-men xoắn phanh: 16  nm, Điện áp định mức cho phanh DC 24 V.

   Đầu vào/điện áp cho động cơ: 24 V (DC bus) là tiêu chuẩn được liệt kê.

5. Miền ứng dụng

   Thích hợp cho robot di động (agvs), xe nâng Pallet, xe nâng Pallet, xe quét, xe tải làm việc trên không, v. v.

6. Tùy chọn tùy chỉnh

   Tùy chọn tỷ lệ giảm (như đã lưu ý ở trên) để phù hợp với nhiều tốc độ/mô-men xoắn khác nhau.

Ưu điểm & lợi ích khi sử dụng

Từ các tính năng trên, đây là những lợi thế mà sản phẩm này mang lại khi triển khai thực tế:

• Khả năng chịu tải và lực kéo cao: với khả năng chịu tải định mức 1,200 kg và lực kéo tiềm năng lên tới ~ 2,700 n, hl230 rất phù hợp cho các ứng dụng tương đối nặng trong AGV hoặc thiết bị xử lý vật liệu, mang lại sự mạnh mẽ cho tải nặng vừa phải so với bánh xe dẫn động nhẹ hơn.

• Phạm vi tốc độ tốt: Tốc độ di chuyển lên tới 100 m/phút mang lại thông lượng tốt cho nhiều nhiệm vụ hậu cần trong nhà hoặc tự động hóa nhà máy. Sự kết hợp của giảm bánh răng Công suất động cơ có nghĩa là bạn có thể phù hợp với tốc độ VS mô-men xoắn cho ứng dụng của mình.

• Tính linh hoạt thông qua Tỷ số truyền động: tỷ lệ giảm tùy chọn cho phép các nhà thiết kế điều chỉnh tốc độ cao hơn hoặc mô-men xoắn cao hơn tùy thuộc vào kịch bản tải/truyền động-Cung cấp nền tảng có thể cấu hình thay vì một Thông số cố định.

• Lốp Bền và thiết kế cho môi trường công nghiệp: Chất liệu lốp (polyurethane/cao su) mang lại sự kết hợp tốt giữa độ bám, độ bền và khả năng hấp thụ sốc. Kích thước bánh xe φ230 × 75mm là đáng kể và được thiết kế để chịu tải nặng hơn với độ ổn định.

• Hệ thống phanh tích hợp & Truyền động đáng tin cậy: A tích hợp sẵn BCÀO (16  nm) ở DC 24 V cho phép bánh xe giữ vị trí an toàn khi cần thiết (quan trọng trong các tình huống dừng/giữ AGV). Sự sắp xếp hộp số động cơ AC ngụ ý một thiết kế ổ đĩa cơ học trưởng thành để sử dụng trong công nghiệp.

• Tích hợp đơn giản cho agvs & robots: Vì sản phẩm được nhắm mục tiêu vào AGV, máy xếp Pallet, máy quét, v. v., nên sản phẩm có thể hỗ trợ khung lắp/ổ đĩa tiêu chuẩn và giao diện, cho phép các nhà Tích hợp hệ thống dễ dàng áp dụng nó hơn.

• Tùy chọn ổ đĩa dọc tiết kiệm không gian: Là một bánh xe dẫn động thẳng đứng (được thiết kế để lái các bánh xe gắn thẳng đứng) giúp khi không gian bị hạn chế hoặc cho các ổ đĩa dưới thân nơi phòng bên bị hạn chế.

• Độ bền và độ tin cậy: Thiết kế giảm bánh răng động cơ cảm ứng xoay chiều có xu hướng mạnh mẽ, ngụ ý ít vấn đề bảo trì hơn (ít hao mòn hơn một số ổ đĩa dây đai hoặc XÍCH) và phù hợp hơn cho sử dụng công nghiệp liên tục.
