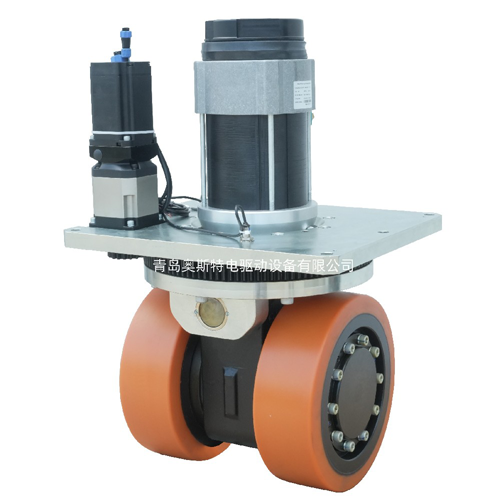

Bánh Lái vi sai bánh lái dọc HL300

Được thiết kế dành riêng cho các phương tiện dẫn đường tự động kiểu xe nâng, cấu trúc vi sai cơ học có lực cản lái nhỏ. sê-ri HL300 kết hợp động cơ truyền động AC mô-men xoắn cao và bộ điều khiển mã hóa tuyệt đối để mang lại khả năng cơ động chưa từng có trong không gian chật hẹp.

Đặc điểm kỹ thuật của vô lăng dọc HL300

Thông số hiệu suất chính
Mô hình		HL300-AC2500-48-33-SL	HL300-AC3000-48-74-SL
	Chỉ số hiệu suất	Thông số	Thông số
Động cơ du lịch	Loại động cơ	Động cơ cảm ứng AC	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	2.5	3
	Điện áp V	48	48
	Dòng điện định mức A	65	72
	Mô-men xoắn định mức nm	7.1	9.55
	Tốc độ định mức r/phút	3352	3000
	Loại encorder	-	Bộ mã hóa gia tăng
Hộp số	Loại giảm tốc	Giảm bánh răng thứ cấp	Giảm bánh răng thứ cấp
Hộp số	Tỷ lệ giảm	33.07	74
Phanh	Mô-men xoắn phanh nm	25	16.5
Phanh	Điện áp định mức	Dc24	Dc24
Bánh xe	Vật liệu tyer	Polyurethane/cao su	Polyurethane/cao su
Bánh xe	Kích thước bánh xe	Φ300x100	Φ300x100
Bộ phận lái	Loại động cơ	Động cơ servo Đồng Bộ nam châm vĩnh cửu	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	1	1
	Điện áp V	48	48
	Dòng điện định mức A	26.7	26.7
	Mô-men xoắn định mức nm	3.18	3.18
	Tốc độ định mức r/phút	3000	3000
	Loại giảm tốc	Giảm bánh răng thứ cấp	Giảm bánh răng hành tinh thứ cấp
	Tỷ lệ giảm	322.22:1	322.22:1
	Loại encorder	Incrmental encorder/bộ mã hóa tuyệt đối	Incrmental encorder/bộ mã hóa tuyệt đối
Khác	Góc giới hạn lái	± 180 °	± 180 °
	Tốc độ di chuyển m/phút	0-96	0-40
	Lực kéo định mức N	1410	4240
	Tải trọng kg	4000	4000
	Trọng lượng tịnh kg	170	180
Được sử dụng cho robot di động (AGV), máy nâng Pallet, xe nâng Pallet, máy quét, xe tải làm việc trên không, v. v.

Đặc điểm chính của vô lăng dọc HL300

Hệ thống động cơ kép

Động cơ du lịch: cảm ứng xoay chiều 2.5-3kw/tùy chọn pmsm (48V)
Động cơ lái: servo 1kw với bánh răng giảm 322:1

Sẵn sàng điều khiển thông minh

Hỗ trợ canopen, Modbus, ethercat & Pulse Control
Phạm vi lái ± 180 ° cho tính linh hoạt toàn diện

Hiệu suất cao

Tải trọng 4,000kg

Tối ưu hóa bảo trì

Thiết kế bánh xe tháo nhanh (φ300 × 100mm)
Răng bánh răng cứng cho độ chính xác và độ bền

Đặc điểm kỹ thuật của vô-lăng dọc HL300

Tùy chọn hộp số kép: Tỷ lệ giảm 33.07:1 hoặc 74:1
Lốp Polyurethane/cao su cho các điều kiện sàn khác nhau
Phanh điện từ 24V (mô-men xoắn 16.5-25Nm)

Được xây dựng để xử lý vật liệu đòi hỏi-từ kho đến cảng.

Tại sao chọn HL300Tay Lái dọc?

Độ tin cậy đã được chứng minh-Công nghệ hộp số trưởng thành với tỷ lệ hỏng hóc thấp
Thiết kế chạy mát-giảm nhiệt trong quá trình vận hành
Thiết kế chính xác-bề mặt bánh răng mặt đất để điều khiển trơn tru

Giải pháp lái dọc cho các ứng dụng AGV hạng nặng.
