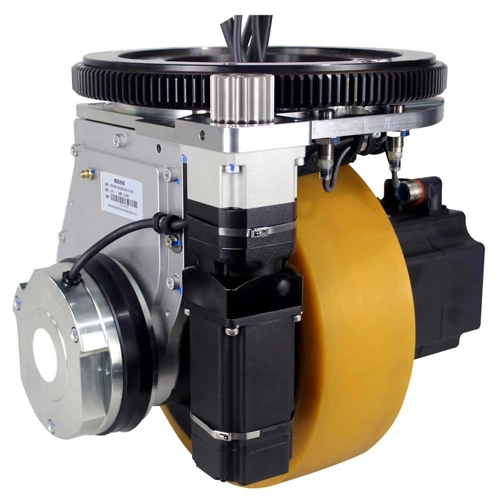

Bánh xe ngang hw280

Bánh lái ngang thường được sử dụng cho AGV, với đường kính bánh xe 280mm, được trang bị hệ thống servo điện áp thấp, hỗ trợ các phương pháp điều khiển khác nhau như canopen, Modbus, ethercat buses và xung; hộp số giảm tốc hành tinh có đặc tính chịu lực cao và độ tin cậy cao. Phanh bên ngoài và thiết kế bánh xe có thể tháo rời dễ dàng có đặc điểm sinh nhiệt thấp, tỷ lệ hỏng hóc thấp và bảo trì dễ dàng. Cơ chế quay được chế tạo bằng quy trình mài bánh răng bề mặt răng cứng, dễ dàng đạt được điều khiển chính xác cao.

Đặc điểm kỹ thuật của bánh lái ngang hw280

Thông số hiệu suất chính
Mô hình		HW280-SM1500-48-B	HW280-SM2500-48-B
	Chỉ số hiệu suất	Thông số	Thông số
Động cơ du lịch	Loại động cơ	Động cơ servo Đồng Bộ nam châm vĩnh cửu	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	1.5	2.5
	Điện áp V	48	48
	Dòng điện định mức A	37.4	61
	Mô-men xoắn định mức nm	5	7.96
	Tốc độ định mức r/phút	3000	3000
	Loại encorder	Incrmental encorder	Incrmental encorder
Hộp số	Loại giảm tốc	Giảm bánh răng thứ cấp	Giảm bánh răng thứ cấp
Hộp số	Tỷ lệ giảm	31.43:1	43
Phanh	Mô-men xoắn phanh nm	16	16
Phanh	Điện áp định mức	Dc24	Dc24
Bánh xe	Vật liệu tyer	Polyurethane/cao su	Polyurethane/cao su
Bánh xe	Kích thước bánh xe	Φ280x100	Φ280x100
Bộ phận lái	Loại động cơ	Động cơ servo Đồng Bộ nam châm vĩnh cửu	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	0.4	0.4
	Điện áp V	48	48
	Dòng điện định mức A	37.4	61
	Mô-men xoắn định mức nm	1.27	1.27
	Tốc độ định mức r/phút	3000	3000
	Loại giảm tốc	Giảm bánh răng hành tinh thứ cấp	Giảm bánh răng hành tinh thứ cấp
	Tỷ lệ giảm	394:1	394:1
	Loại encorder	Incrmental encorder/bộ mã hóa tuyệt đối	Incrmental encorder/bộ mã hóa tuyệt đối
Khác	Góc giới hạn lái	± 110 °	± 110 °
	Tốc độ di chuyển m/phút	0-60	0-60
	Lực kéo định mức N	1010	1600
	Tải trọng kg	2000	2000
	Trọng lượng tịnh kg	60	63
Tỷ lệ giảm tùy chọn: 1/43,62. Được sử dụng cho robot di động (AGV), máy nâng Pallet, xe nâng Pallet, máy quét, xe tải làm việc trên không, v. v.

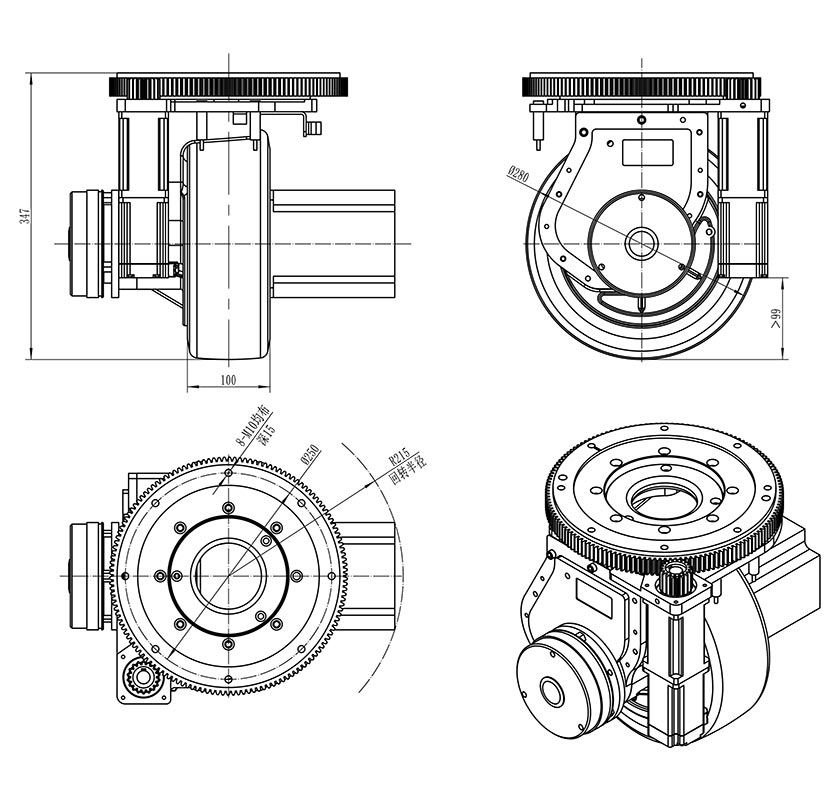

hw280

Ưu điểm & lợi ích của bánh lái ngang hw280

Khả năng chịu tải/lực kéo cao đối với kích thước của nó: với khả năng chịu tải lên tới ~ 2,000 kg và lực kéo lên tới ~ 1,600 n, bánh xe này phù hợp với các ứng dụng AGV hoặc Robot di động hạng nặng, nơi cần một bánh xe nhỏ gọn nhưng có khả năng.
Giao diện điều khiển linh hoạt: Hỗ trợ canopen, Modbus, ethercat và điều khiển xung có nghĩa là tích hợp dễ dàng hơn vào nhiều hệ thống tự động hóa và kiến trúc điều khiển hiện đại.
Dấu chân nhỏ gọn: Kích thước và thiết kế bánh xe phù hợp cho việc lắp đặt nơi không gian hạn chế, giúp giảm kích thước khung gầm hoặc tối đa hóa hiệu quả bố trí bên trong.
Thiết kế cơ học đáng tin cậy: Sử dụng hộp số chịu lực cao với quy trình mài bánh răng bề mặt răng cứng đảm bảo độ chính xác cao, độ rung thấp và tuổi thọ cao.
Bảo trì và bảo dưỡng đơn giản: Bánh xe được mô tả là có thể tháo rời dễ dàng, và thiết kế phanh bên ngoài cho phép bảo dưỡng dễ dàng hơn, giúp giảm thời gian chết và chi phí bảo trì.
Lựa chọn vật liệu lốp: lốp Polyurethane hoặc cao su cho phép bánh xe phù hợp với bề mặt nhẵn trong nhà (yên tĩnh, ít hao mòn) hoặc cho các bề mặt đòi hỏi cao hơn (cao su để có độ bám tốt hơn/Ngoài trời).
Cấu hình tốc độ tốt cho môi trường AGV: mặc dù Tốc độ không cực cao, nhưng tối đa 60 m/phút là đủ cho nhiều xe tải Pallet, xe nâng, xe tải kho và robot di động.
Khả năng lái: với servo lái tích hợp (± 110 °), bánh xe hỗ trợ chức năng xoay/lái, cải thiện khả năng cơ động trong không gian chật hẹp hoặc hành lang hẹp.
