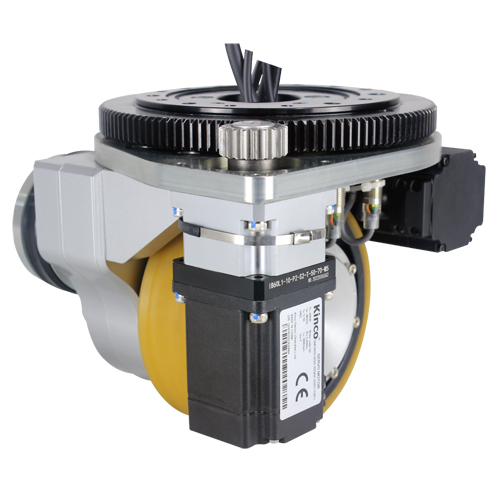

Được thiết kế cho AGV nhỏ và robot xử lý vật liệu, hw150 mang lại khả năng chịu tải 400kg với hoạt động tiếng ồn cực thấp. Cấu hình mỏng của nó phù hợp với các ứng dụng hạn chế không gian.
| Thông số hiệu suất chính | ||
| Mô hình | HW150-SM400-48-36-JAC | |
| Chỉ số hiệu suất | Thông số | |
| Động cơ du lịch | Loại động cơ | Động cơ servo Đồng Bộ nam châm vĩnh cửu |
| Công suất động cơ KW | 0.4 | |
| Điện áp V | 48 | |
| Dòng điện định mức A | 10.1 | |
| Mô-men xoắn định mức nm | 1.27 | |
| Tốc độ định mức r/phút | 3000 | |
| Loại encorder | Incrmental encorder | |
| Hộp số | Loại giảm tốc | Giảm bánh răng thứ cấp |
| Tỷ lệ giảm | 35.67:1 | |
| Phanh | Mô-men xoắn phanh nm | 4 |
| Điện áp định mức | Dc24 | |
| Bánh xe | Vật liệu tyer | Polyurethane/cao su |
| Kích thước bánh xe | Φ150x55 | |
| Bộ phận lái | Loại động cơ | Động cơ servo Đồng Bộ nam châm vĩnh cửu |
| Công suất động cơ KW | 0.2 | |
| Điện áp V | 48 | |
| Dòng điện định mức A | 5.1 | |
| Mô-men xoắn định mức nm | 0.64 | |
| Tốc độ định mức r/phút | 3000 | |
| Loại giảm tốc | Giảm bánh răng thứ cấp | |
| Tỷ lệ giảm | 63:1 | |
| Loại encorder | Incrmental encorder/bộ mã hóa tuyệt đối | |
| Khác | Góc giới hạn lái | ± 110 ° |
| Tốc độ di chuyển m/phút | 0-39 | |
| Lực kéo định mức N | 540 | |
| Tải trọng kg | 400 | |
| Trọng lượng tịnh kg | 22 | |
Tỷ lệ giảm tùy chọn: 20 32.1. Được sử dụng cho robot di động (AGV), máy nâng Pallet, xe nâng Pallet, máy quét, xe tải làm việc trên không, v. v. | ||
Động cơ servo 0,4kw (48V)
Động cơ trợ lực lái 0.2kw
Tùy chọn lốp Polyurethane/cao su
Lý tưởng cho:
Dây chuyền lắp ráp nhà máy
Robot vận chuyển y tế
Máy nâng Pallet
Agvs
Robot quét nhà
Kích thước nhỏ, hiệu suất lớn.
Kích thước nhỏ gọn & hiệu quả không gian: với đường kính bánh xe tương đối nhỏ (φ150mm) và trọng lượng tịnh tổng thể nhẹ (~ 22 kg), hw150 rất phù hợp cho các ứng dụng có giới hạn chiều cao hoặc dấu chân dưới xe (E. G., agvs nhỏ, xe tải Pallet, robot di động trong nhà).
Tải trọng đầy đủ cho nhiệm vụ nhẹ/trung bình: sức chứa ~ 400 kg có nghĩa là bánh xe này có thể hỗ trợ nhiều nền tảng di động nhỏ hơn mà không cần ổ đĩa hạng nặng quá kỹ thuật.
Khả năng lái chính xác: giảm động cơ lái tích hợp, với góc giới hạn ± 110 °, mang lại khả năng cơ động tốt trong không gian trong nhà chật hẹp-Có lợi cho AGV điều hướng lối đi hẹp.
Hiệu suất truyền động được đánh bóng: động cơ truyền động 0.4 kw và hộp số cung cấp đủ mô-men xoắn (khi giảm) cho lực kéo định mức Khoảng 540 n, hỗ trợ chuyển động của Tải trọng vừa phải với độ ổn định.
Hoàn thiện yên tĩnh và chuyên nghiệp: các tùy chọn lốp (polyurethane/cao su) và thiết bị truyền động nhỏ gọn cho thấy hoạt động yên tĩnh hơn và đi xe mượt mà hơn, điều này rất quan trọng trong các thiết lập trong nhà (nhà kho, nhà máy) nơi giảm thiểu tiếng ồn và độ rung.
Tính linh hoạt và tùy chỉnh: tỷ lệ giảm tùy chọn cho phép nhà Tích hợp điều chỉnh sự đánh đổi giữa tốc độ và mô-men xoắn để phù hợp với yêu cầu của xe (tốc độ so với tải trọng).
Tích hợp hoàn toàn hệ thống lái: có cả hai bộ phận lái và lái được hợp nhất trong một mô-đun giúp đơn giản hóa việc lắp, nối dây, tích hợp hệ thống điều khiển và giảm số lượng các bộ phận riêng biệt mà nhà thiết kế hệ thống phải chỉ định.
Chi phí bảo trì thấp hơn: với cụm Bánh xe tích hợp được thiết kế thông minh, có khả năng ít liên kết di chuyển hơn và cáp đơn giản hơn giúp giảm các điểm hỏng hóc tiềm ẩn; phanh và hộp số được tích hợp sẵn.
Thích hợp cho nhiều ứng dụng: như các thông số kỹ thuật, lý tưởng cho dây chuyền lắp ráp nhà máy, Robot vận chuyển y tế, máy xếp Pallet, AGV, robot quét dọn, v. v.
Liên hệ với chúng tôi để biết giải pháp hệ thống truyền động cho AGV của bạn.
