Bánh xe ngang hw210

Được thiết kế để tích hợp vào AGV, máy xếp pallet và Nền Tảng Công việc di động, dòng hw210 kết hợp ổ đĩa servo mô-men xoắn cao và điều khiển lái chính xác trong một gói mạnh mẽ.

Đặc điểm kỹ thuật của bánh xe truyền động ngang hw210

Thông số hiệu suất chính
Mô hình		HW210-SM750-48-B	HW210-SM1000-48-B
	Chỉ số hiệu suất	Thông số	Thông số
Động cơ du lịch	Loại động cơ	Động cơ servo Đồng Bộ nam châm vĩnh cửu	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	0.75	1
	Điện áp V	48	48
	Dòng điện định mức A	19	26.4
	Mô-men xoắn định mức nm	2.39	3.18
	Tốc độ định mức r/phút	3000	3000
	Loại encorder	Incrmental encorder	Incrmental encorder
Hộp số	Loại giảm tốc	Giảm bánh răng thứ cấp	Giảm bánh răng thứ cấp
Hộp số	Tỷ lệ giảm	27.43:1	27.43:1
Phanh	Mô-men xoắn phanh nm	6	6
Phanh	Điện áp định mức	Dc24	Dc24
Bánh xe	Vật liệu tyer	Polyurethane/cao su	Polyurethane/cao su
Bánh xe	Kích thước bánh xe	Φ210x75	Φ210x75
Bộ phận lái	Loại động cơ	Động cơ servo Đồng Bộ nam châm vĩnh cửu	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	0.2	0.2
	Điện áp V	48	48
	Dòng điện định mức A	5.1	5.7
	Mô-men xoắn định mức nm	0.64	0.64
	Tốc độ định mức r/phút	3000	3000
	Loại giảm tốc	Giảm bánh răng thứ cấp	Giảm bánh răng thứ cấp
	Tỷ lệ giảm	295:1	295:1
	Loại encorder	Incrmental encorder/bộ mã hóa tuyệt đối	Incrmental encorder/bộ mã hóa tuyệt đối
Khác	Góc giới hạn lái	± 110 °	± 110 °
	Tốc độ di chuyển m/phút	0-72	0-72
	Lực kéo định mức N	570	748
	Tải trọng kg	700	700
	Trọng lượng tịnh kg	36	34
Tỷ lệ giảm tùy chọn: 27.43, 48.9. Được sử dụng cho robot di động (AGV), máy nâng Pallet, xe nâng Pallet, máy quét, xe tải làm việc trên không, v. v.

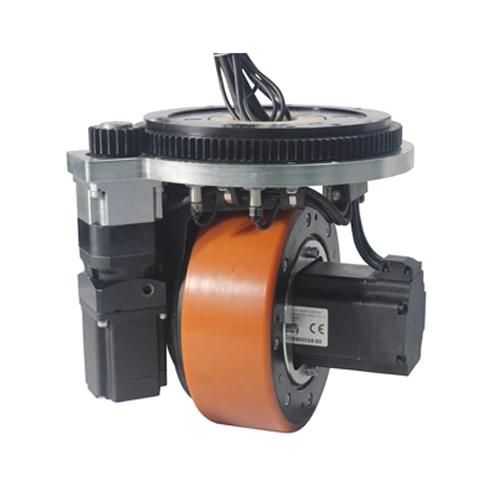

hw210 horizontal drive wheel

Đặc điểm của bánh lái ngang hw210

1. Tích hợp và khả năng thích ứng cao; tiết kiệm không gian so với phương pháp điều khiển vi sai của xe đẩy AGV truyền thống, Bánh xe truyền động ngang của chúng tôi có mức độ tích hợp cao và khả năng thích ứng mạnh mẽ. Khi được sử dụng với hệ thống servo, chúng mang lại độ chính xác cao hơn và phản hồi nhanh hơn.

2. Thiết kế kết cấu hợp lý động cơ truyền động ngang được lắp đặt theo chiều ngang, dẫn đến Chiều cao tổng thể thấp. Thích hợp cho các thiết bị có yêu cầu về chiều cao

3. Các thành phần chất lượng cao, chúng tôi chọn các thành phần hỗ trợ chất lượng cao trong ngành. Kết hợp với kinh nghiệm phong phú của các kỹ sư của chúng tôi, những bánh xe này đã trải qua các thử nghiệm nghiêm ngặt.

4. hiệu suất đáng tin cậy với bán kính quay nhỏ, cấu trúc nhỏ gọn, truyền dẫn trơn tru và hiệu quả cao. Lớp cách điện của động cơ đáp ứng lớp H, lớp bảo vệ Đạt tới IP54 và có khả năng quá tải mạnh.

5. khả năng thích ứng mạnh mẽ các bộ phận cốt lõi được trang bị hệ thống chống sốc, có thể chống lại các tác động ngẫu nhiên một cách hiệu quả trong quá trình vận chuyển và sử dụng. Đối với một số sản phẩm như được thiết kế đặc biệt cho ngành xây dựng, vỏ hợp kim nhôm được sử dụng, rất nhẹ. Lớp bảo vệ động cơ đạt IP67, và phanh điện từ được bảo vệ hoàn toàn, thích ứng với điều kiện làm việc khắc nghiệt.

6. tùy chỉnh và đảm bảo chất lượng công ty có khả năng tùy chỉnh các dự án phi tiêu chuẩn. Hơn nữa, kiểm soát chất lượng nghiêm ngặt được thực hiện ở mọi khía cạnh từ R & D đến sản xuất.

Ưu điểm chính của bánh lái ngang hw210

Hệ thống động cơ servo:

Động cơ du lịch: Tùy chọn 0,75kw/1KW (48V) với mô-men xoắn 2.39-3,18nm

Động cơ lái: 0.2kw với tỷ lệ giảm 295:1 cho vòng quay chính xác ± 110 °

Hiệu suất cao:

Tải trọng 700kg | Tốc độ tối đa 72 m/phút | lực kéo 748n

Cấu hình linh hoạt:

Tùy chọn lốp Polyurethane/cao su | lựa chọn bộ mã hóa gia tăng/tuyệt đối

Đã được chứng minh trong ngành:

Giảm bánh răng thứ cấp cho độ bền | phanh điện từ DC24V

Lý tưởng cho: Xe có hướng dẫn tự động | Robot nhà kho | Máy quét công nghiệp

Điểm nổi bật về kỹ thuật:

• Tùy chọn tỷ lệ giảm: 27.43:1 hoặc 48.9:1

• Thiết kế nhỏ gọn: Kích thước bánh xe Ø210 × 75mm

• An toàn được chứng nhận: tuân thủ bằng điện và cơ học

Được thiết kế để di chuyển nhiều hơn với ít hơn-Giải pháp Ổ đĩa ngang thông minh hơn
