Bánh xe dẫn động dọc HL343

Bánh xe dẫn động dọc HL343 Tích hợp động cơ xoay chiều 4.5kW mạnh mẽ (mô-men xoắn 14.8nm) với hệ thống lái servo 0.75kw (± 110 °) thông qua Tỷ lệ giảm 22.32:1 và 300:1. Với bánh xe φ343 × 140mm, nó cung cấp tốc độ 139 m/phút và công suất 3000kg cho các hệ thống AGV hạng nặng và vận tải công nghiệp, với cấu hình bộ mã hóa tùy chọn.

Thông số kỹ thuật của bánh xe dẫn động dọc HL343

Thông số hiệu suất chính
Mô hình		HL343-AC4500-48-22
	Chỉ số hiệu suất	Thông số
Động cơ du lịch	Loại động cơ	Động cơ cảm ứng AC
	Công suất động cơ KW	4.5
	Điện áp V	48
	Dòng điện định mức A	107
	Mô-men xoắn định mức nm	14.8
	Tốc độ định mức r/phút	2890
	Loại encorder	Bộ mã hóa gia tăng
Hộp số	Loại giảm tốc	Giảm bánh răng thứ cấp
Hộp số	Tỷ lệ giảm	22.32:1
Phanh	Mô-men xoắn phanh nm	40
Phanh	Điện áp định mức	Dc24
Bánh xe	Vật liệu tyer	Polyurethane/cao su
Bánh xe	Kích thước bánh xe	Φ343x140
Bộ phận lái	Loại động cơ	Động cơ servo Đồng Bộ nam châm vĩnh cửu
	Công suất động cơ KW	0.75
	Điện áp V	48
	Dòng điện định mức A	19
	Mô-men xoắn định mức nm	2.39
	Tốc độ định mức r/phút	3000
	Loại giảm tốc	Giảm bánh răng hành tinh thứ cấp
	Tỷ lệ giảm	300:1
	Loại encorder	Bộ mã hóa gia tăng/bộ mã hóa tuyệt đối
Khác	Góc giới hạn lái	± 110 °
	Tốc độ di chuyển m/phút	0-139
	Lực kéo định mức N	1700
	Tải trọng kg	3000
	Trọng lượng tịnh kg	120
Được sử dụng cho robot di động (AGV), máy nâng Pallet, xe nâng Pallet, máy quét, xe tải làm việc trên không, v. v.

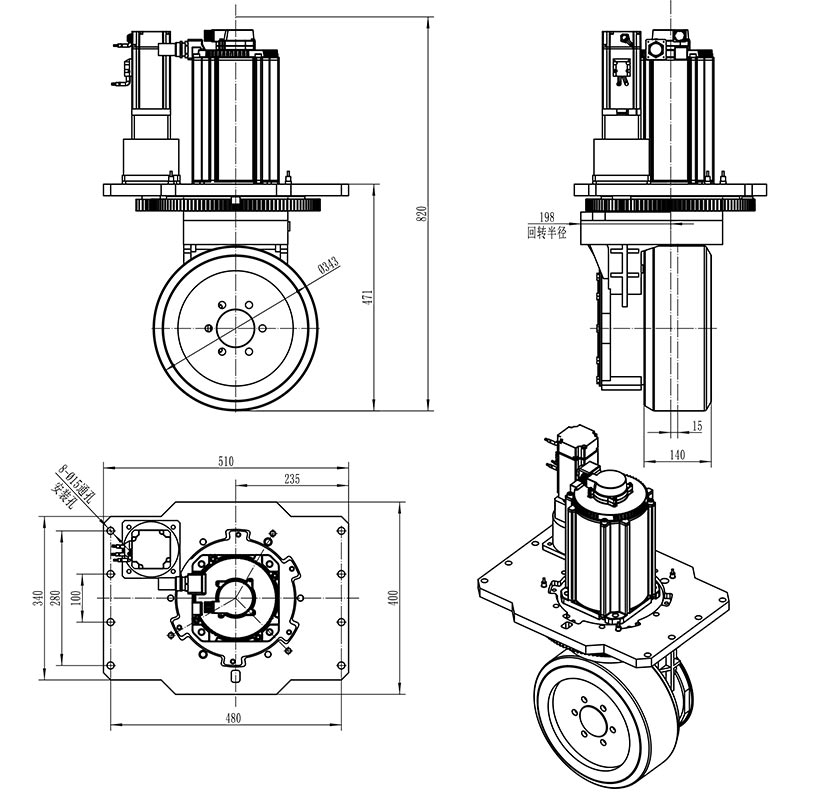

hl343 vertical steering drive wheel drawing

Ưu điểm & lợi ích của bánh xe dẫn động dọc HL343

Khả năng tải trọng cao: với khả năng chịu tải 3,000 kg, Bánh xe này hỗ trợ các xe AGV hạng nặng hoặc các bệ Robot mang tải trọng lớn.
Lực kéo mạnh: lực kéo định mức 1,700 N đảm bảo độ bám chắc chắn và lực truyền động dưới tải, cải thiện độ tin cậy và hiệu suất.
Tốc độ di chuyển cao: lên đến ~ 139 M/phút mang lại khả năng di chuyển đáng kể cho các ứng dụng giao thông công nghiệp, cho phép thông lượng tốt.
Động cơ truyền động mạnh mẽ: động cơ cảm ứng xoay chiều 4.5 KW cung cấp cơ sở truyền động mạnh mẽ, thích hợp cho các nhiệm vụ đòi hỏi khắt khe (độ nghiêng, tải trọng lớn, chu kỳ thường xuyên).
Kích thước bánh xe nhỏ gọn nhưng lốp lớn: lốp φ343 × 140mm cung cấp diện tích tiếp xúc sàn ổn định và hấp thụ sốc tốt, với vật liệu polyurethane/cao su mang lại độ bền và khả năng lăn trơn tru.
Cơ chế lái tích hợp: với động cơ lái chuyên dụng và giới hạn lái ± 110 °, thiết bị hỗ trợ khả năng cơ động, đặc biệt hữu ích trong vận chuyển trong nhà hoặc lối đi nhà kho chặt chẽ.
Bao gồm Phanh: Phanh tích hợp cung cấp sự an toàn và ngăn chặn chuyển động không mong muốn khi xe dừng hoặc đỗ.
Thiết kế dọc tiết kiệm không gian: là bánh lái thẳng đứng có nghĩa là trục truyền động thẳng đứng, cho phép lắp đặt dưới khung xe hoặc bố trí nhỏ gọn, có lợi cho các phương tiện cấu hình thấp.
Tính linh hoạt cho các nhà thiết kế hệ thống: với các chi tiết đặc điểm kỹ thuật như vật liệu lốp, loại động cơ, tỷ lệ giảm được xác định rõ ràng, các nhà thiết kế Biết Những Gì mong đợi và có thể tích hợp phù hợp.
