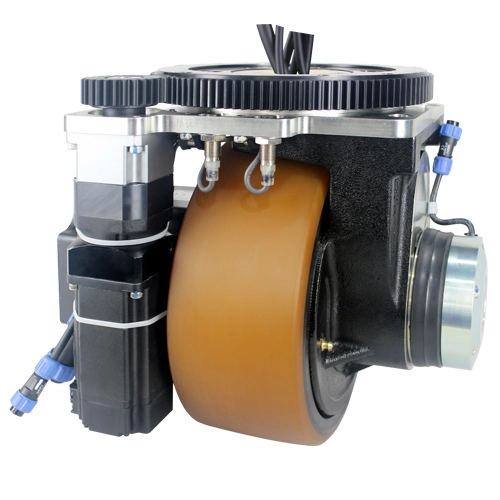

Bánh lái ngang hw250

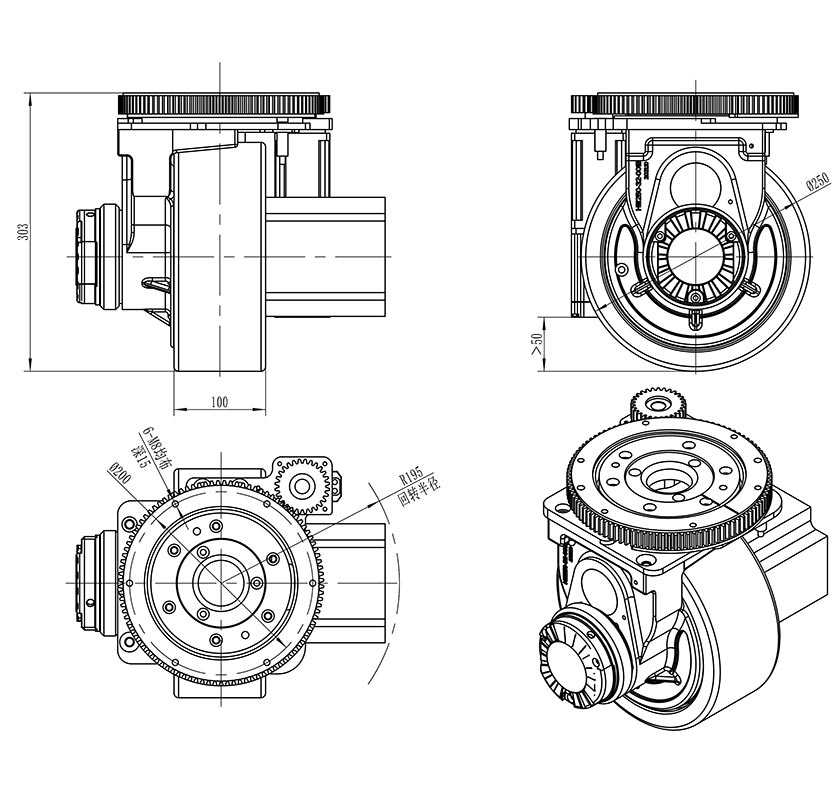

Đặc điểm kỹ thuật của bánh xe truyền động ngang hw250

Các tính năng chính của bánh xe ngang hw250

1. Thiết kế tay lái ngang (“truyền động ngang”)
   Các trục/trục bánh xe dọc theo trục ngang, phù hợp với thiết kế AGV, nơi các đơn vị dẫn động cần điều khiển trong mặt phẳng.

2. Hỗ trợ nhiều giao diện điều khiển
   Nó hỗ trợ canopen, Modbus, ethercat, cũng như điều khiển dựa trên xung.

3. Hộp số Hành Tinh (phụ) độ tin cậy cao
   Sử dụng hộp số giảm tốc thứ cấp với khả năng chịu lực và độ tin cậy tốt.

4. Phanh Ngoài & thiết kế bánh xe có thể tháo rời
   Bánh xe có thể tháo rời và bao gồm một cơ cấu phanh bên ngoài.

5. Bánh răng bề mặt cứng mài cho cơ cấu lái
   Cơ chế quay (lái) sử dụng quy trình mài bánh răng trên bề mặt răng để đạt được điều khiển chính xác cao hơn.

6. Hai biến thể Hiệu suất (HW250-SM1500-48 và HW250-SM2500-48)
   Một số khác biệt về thông số kỹ thuật:

   Thông số	HW250-SM1500-48	HW250-SM2500-48
   Công suất động cơ du lịch	1.5 KW	2.5 Kw
   Mô-men xoắn du lịch định mức	5 Nm	7.96 nm
   Tỷ lệ giảm bánh răng (dẫn động)	37.43:1	31.43
   Mô-men xoắn phanh	8 Nm	16 nm
   Kích thước bánh xe/lốp	Ø 250 × 100mm, polyurethane/cao su	Giống nhau
   Động cơ lái & giảm tốc	0.4 kw, 196:1 (hoặc biến thể 327:1)	Giống nhau
   Góc giới hạn lái	± 110 °	± 110 °
   Tốc độ di chuyển	0-70 m/phút	0-75 m/phút
   Lực kéo định mức	1140 N	1800 N
   Khả năng mang	1500 kg	1500 kg
   Trọng lượng tịnh	51 kg	52 kg

7. Miền ứng dụng dự định
   Được thiết kế cho robot di động (agvs), máy nâng Pallet, xe nâng Pallet, máy quét, nền tảng làm việc trên không, v. v.

Ưu điểm của bánh lái ngang hw250

Từ những tính năng đó, đây là những ưu điểm (hoặc ý nghĩa) trong sử dụng trong thế giới thực:

• Khả năng chịu tải cao
  Với sức chứa 1,500 kg, Bánh xe này phù hợp cho các ứng dụng xử lý vật liệu hoặc AGV hạng nặng (ví dụ: Tải trọng lớn, hệ thống Pallet).

• Lực kéo mạnh mẽ
  Lực kéo định mức (lên đến 1,800 N ở phiên bản công suất cao hơn) có nghĩa là độ bám tốt ngay cả khi tải nặng hơn hoặc trong điều kiện khó khăn.

• Linh hoạt về tốc độ và mô-men xoắn
  Hai biến thể cho phép bạn lựa chọn dựa trên sự đánh đổi mô-men xoắn so với tốc độ mong muốn của bạn. Phiên bản công suất cao hơn cung cấp mô-men xoắn cao hơn và tốc độ tối đa cao hơn một chút.

• Điều khiển và lái chính xác
  Việc sử dụng mài bánh răng trên cơ cấu quay cộng với hỗ trợ cho các giao thức điều khiển chính xác (canopen, ethercat, v. v.) có nghĩa là bạn có thể đạt được sự chặt chẽ, hiệu suất lái chính xác-quan trọng trong lối đi kín hoặc cho các đường chuyển động phức tạp.

• Dễ bảo trì
  Bởi vì bánh xe có thể tháo rời và phanh bên ngoài, việc bảo dưỡng, thay thế hoặc sửa chữa các bộ phận đơn giản hơn, giảm thời gian chết.

• Thiết kế cơ khí bền và đáng tin cậy
  Hộp số hành tinh, thiết kế ổ trục tốt, phanh ngoài và chế tạo bánh răng cẩn thận góp phần giảm tỷ lệ hỏng hóc, tuổi thọ cao hơn và hiệu suất ổn định trong chu kỳ tải.

• Tích hợp kiểm soát tốt
  Hỗ trợ nhiều bus điều khiển và điều khiển dựa trên xung cho phép linh hoạt trong kiến trúc hệ thống (ví dụ: nếu thiết bị điện tử điều khiển của bạn sử dụng canopen hoặc ethercat, bạn có thể tích hợp trực tiếp).

• Khả năng tăng tốc khá tốt
  Tốc độ di chuyển lên đến ~ 70-75 M/phút là hợp lý cho nhiều ứng dụng vận chuyển vật liệu công nghiệp.

• Góc lái nhỏ gọn
  ± 110 ° lái mang lại sự linh hoạt trong khi đảm bảo rằng các cơ cấu lái không cần phải xoay quá mức hoặc yêu cầu Giải phóng mặt bằng Vật Lý rất lớn.
